Batteries de voiture JIS, DIN et BCI : quelle est la différence ?

Le marché mondial des pièces de rechange automobiles et les chaînes d’approvisionnement des équipementiers s’appuient sur une normalisation stricte pour garantir la fiabilité électrique et l’ajustement physique. Les normes régionales créent un paysage très fragmenté entre les différentes marques de véhicules. La sélection ou l'approvisionnement d'une norme de batterie incorrecte entraîne de graves défaillances de montage, un mauvais positionnement des bornes, un ampérage de démarrage à froid (CCA) inadéquat et des risques potentiels pour la sécurité dus à des mécanismes de maintien incompatibles. L'évaluation des différences exactes en matière de structure, d'électricité et de test entre une batterie de voiture JIS, DIN et BCI est essentielle pour les gestionnaires de flotte, les techniciens automobiles et les équipes d'approvisionnement afin de garantir la conformité des équipementiers et la fiabilité opérationnelle. Nous détaillerons les dimensions physiques exactes, les configurations de terminaux et les méthodologies d'évaluation des performances qui séparent ces trois cadres dominants. Vous devez savoir exactement ce qui s'adapte au plateau, se fixe au châssis et alimente le démarreur sans déclencher une panne du système de gestion de batterie.

Points clés à retenir

• L'alignement régional dicte la conception : BCI domine les véhicules nord-américains, DIN (et EN) régissent l'ingénierie européenne et JIS est la norme stricte pour la fabrication automobile japonaise et asiatique dans son ensemble.

• L'ajustement physique n'est pas négociable : les différences dans l'emplacement des bornes (en retrait ou en saillie), la hauteur du boîtier et les rebords de maintien de la base signifient que ces normes sont rarement interchangeables en toute sécurité sans modifications importantes.

• Les protocoles de test varient : chaque norme utilise des températures de référence, des taux de charge, des durées de décharge et des exigences d'inclinaison différentes pour calculer la capacité et les performances de démarrage à froid.

• L'approvisionnement nécessite des spécificités : le partenariat avec un fabricant de batteries de voiture qualifié nécessite de spécifier la norme régionale exacte pour garantir que la conception correcte des plaques internes et les moules de boîtier externes sont utilisés.

Comprendre la ligne de base : pourquoi les normes relatives aux batteries existent

Une batterie doit répondre à trois critères non négociables pour fonctionner correctement dans n"importe quel véhicule. Il doit s’adapter parfaitement au plateau physique. Il doit être fixé en toute sécurité au châssis du véhicule pour éviter les dommages dus aux vibrations. Enfin, il doit fournir la charge électrique précise requise par le démarreur et l"électronique embarquée du véhicule. Le non-respect de l’un de ces critères entraîne une défaillance prématurée de la batterie ou de graves dysfonctionnements électriques. Lorsqu"un technicien ouvre le capot, le premier repère visuel est le mécanisme de maintien. S"ils voient une tranche supérieure, ils savent immédiatement qu"ils ont affaire à une norme JIS ou BCI spécifique. Si la batterie est fixée à la base, ils utilisent une longue rallonge et une douille de 13 mm pour libérer la pince de base DIN.

Les organes directeurs régionaux ont développé des cadres distincts basés sur des préférences spécifiques en matière d"ingénierie automobile. Le Battery Council International supervise les normes en Amérique du Nord. Le Deutsches Institut für Normung dicte les exigences pour l’Europe. Les normes industrielles japonaises gèrent les cadres pour l"Asie. Ces organisations ont créé des règles qui correspondent à la manière dont les ingénieurs locaux conçoivent les compartiments moteur et les systèmes électriques.

Vous devez évaluer les batteries selon trois objectifs principaux pour comprendre ces normes :

1. Dimensions physiques : cela inclut la longueur, la largeur et la hauteur exactes du boîtier en plastique.

2. Configuration des bornes : les bornes peuvent être placées sur le dessus, montées sur le côté ou rester encastrées dans le boîtier.

3. Méthodologies d"évaluation des performances : différentes régions donnent la priorité aux ampères de démarrage à froid (CCA), à la capacité de réserve (RC) ou aux ampères-heures (AH) différemment en fonction du climat local et des demandes électriques des véhicules.

La capacité de réserve mesure le nombre de minutes pendant lesquelles une batterie peut fournir 25 ampères à 80 degrés Fahrenheit avant que la tension ne descende en dessous de 10,5 volts. Cette mesure est universellement importante, mais les normes BCI la mettent fortement en avant pour les véhicules nord-américains équipés de nombreux accessoires de rechange. La chimie interne reste souvent identique dans ces régions. Les plaques de plomb-acide inondées standard ou les séparateurs à tapis de verre absorbant (AGM) fonctionnent de la même manière dans le monde entier. Cependant, l"architecture extérieure est strictement régie par les normes régionales. Vous ne pouvez pas forcer un boîtier dépareillé dans un plateau rigide, quel que soit le produit chimique contenu dans la boîte en plastique. Les plaques de plomb génèrent l’énergie, mais la coque externe en plastique détermine si cette énergie peut s’intégrer en toute sécurité dans le véhicule.

Batterie de voiture JIS (norme industrielle japonaise)

Les ingénieurs conçoivent la batterie de voiture JIS principalement pour les véhicules Toyota, Honda, Nissan, Subaru et autres véhicules fabriqués en Asie. Ces véhicules sont souvent dotés de compartiments moteur qui donnent la priorité à l'espace vertical et à l'accès de maintenance du haut vers le bas. La conception de la batterie reflète directement cette philosophie d’ingénierie. Vous trouverez rarement un véhicule japonais qui sécurise la batterie par le bas.

Les caractéristiques physiques ressortent immédiatement lors de l’inspection d’une unité JIS. Ils présentent généralement des profils de boîtier plus hauts que leurs homologues DIN et BCI. Les bornes dépassent complètement au-dessus de la surface plane supérieure du boîtier de la batterie. De plus, ils manquent généralement de rebords de maintien inférieurs ou de rabats de montage. Au lieu de cela, ils s’appuient entièrement sur des attaches de support supérieures. Une barre transversale métallique se fixe sur le dessus de la batterie et la tire vers le bas dans le plateau à l"aide de deux crochets en J filetés fixés au châssis.

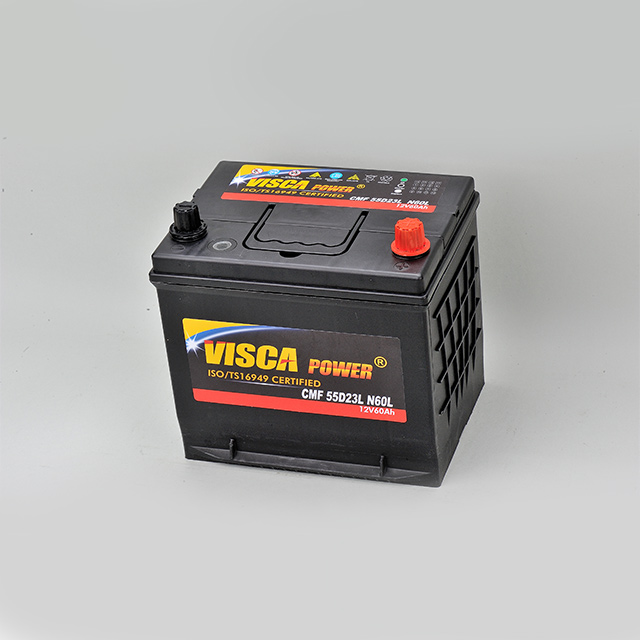

Décoder la nomenclature nécessite de comprendre une formule spécifique. Prenons une batterie 55D23L comme exemple standard.

• Le nombre 55 représente le rang de performance. Il s’agit d’un indice de performance combiné, et non d’une mesure directe d’ampère-heure ou de CCA.

• La lettre D indique la classe de largeur et de hauteur. Une classe « D » signifie une largeur de 173 mm et une hauteur de 202 mm.

• Le chiffre 23 indique la longueur approximative du boîtier en centimètres.

• La lettre L indique la disposition de polarité des bornes, ce qui signifie que la borne positive se trouve sur le côté gauche face à l"avant de la batterie.

D"autres groupes JIS courants peuplent largement le marché secondaire. Les tailles telles que 32C24R, 46B24R et 95E41R démontrent l"étendue de la norme. Chaque taille cible des cylindrées de moteur spécifiques et des charges électriques courantes dans la conception automobile asiatique. La 46B24R est un incontournable pour les berlines compactes, offrant un équilibre entre une conception légère et une puissance de démarrage adéquate. Le 95E41R offre la capacité de réserve massive nécessaire aux camions de livraison commerciaux opérant dans des environnements urbains denses.

Les tolérances de test pour les unités JIS se concentrent sur des facteurs environnementaux spécifiques. Les protocoles JIS testent strictement les limites de consommation d"eau pour garantir la longévité dans les climats chauds. Les normes JIS exigent souvent des mesures de la densité spécifique de l"électrolyte pour garantir des performances optimales dans des environnements très humides. Les matériaux du boîtier en plastique sont également formulés pour résister à la dégradation thermique dans les compartiments moteur dépourvus de la protection thermique étendue que l"on trouve dans les véhicules de luxe européens. Ils exigent également une grande résistance aux vibrations. Les véhicules asiatiques montent souvent les batteries dans des compartiments moteur compacts et densément remplis où les harmoniques du moteur sont transférées directement au bac de batterie. Les plaques de plomb internes doivent résister à ces fréquences sans perdre de matière active.

Batterie de voiture DIN (Deutsches Institut für Normung)

Cette norme régit exclusivement les équipementiers européens. Des constructeurs comme Volkswagen, BMW, Audi, Mercedes-Benz et Volvo s'appuient sur le cadre de batterie de voiture DIN . La conception des véhicules européens place souvent les batteries dans des emplacements restreints et restreints, nécessitant une architecture de boîtier très spécifique. Vous trouverez fréquemment ces unités enfouies sous les capots de pare-brise, sous les sièges passagers ou rangées dans les compartiments du coffre arrière pour optimiser la répartition du poids du véhicule.

Les caractéristiques physiques répondent directement aux tolérances techniques européennes strictes. Ces batteries présentent un profil de hauteur globale inférieur. Cela leur permet de s"insérer dans des compartiments moteur restreints sans interférer avec la fermeture du capot. Les bornes sont toujours encastrées. Ils se trouvent au ras ou en dessous du bord supérieur du boîtier. Cela évite les courts-circuits accidentels contre les capots métalliques à faible dégagement.

Ils nécessitent également un rebord de maintien de la base inférieure. Vous verrez souvent des brides B13 ou B14 moulées dans le plastique inférieur. Une cale métallique se fixe sur cette bride, fixant la batterie à la base plutôt qu"au-dessus. Cette méthode de serrage de base offre une sécurité exceptionnelle lors de la conduite à grande vitesse et dans les virages agressifs, ce qui correspond à la dynamique de conduite des autoroutes européennes.

Alors que les fabricants européens ont été pionniers dans la technologie start-stop, la norme DIN a évolué pour intégrer les exigences en matière de tapis de verre absorbant (AGM). Une batterie DIN AGM moderne est dotée de parois de boîtier renforcées pour gérer les pressions internes plus élevées générées par la technologie des gaz recombinants. Vous ne pouvez pas remplacer une batterie DIN AGM par une batterie DIN noyée standard, même si les dimensions physiques correspondent parfaitement. Le système de gestion de l"énergie du véhicule détruira la batterie inondée en quelques mois.

Décoder la nomenclature implique de comprendre le passage des systèmes DIN aux systèmes EN. L"ancien système DIN à 5 chiffres fournissait une catégorisation de base pour les véhicules plus anciens. L’industrie est finalement passée au système de code ETN (European Type Number) à 9 chiffres. Ces codes plus récents définissent explicitement la tension, la capacité nominale et les performances de démarrage à froid.

• Le premier chiffre indique la tension (généralement 5 pour les batteries 12 V de moins de 100 Ah et 6 pour les batteries 12 V de plus de 100 Ah).

• Les deuxième et troisième chiffres représentent la capacité exacte en ampères-heures (Ah).

• Les trois derniers chiffres dictent la note exacte CCA basée sur les normes de test EN.

Cela garantit que les paramètres exacts de remplacement OEM sont respectés sans aucune conjecture de la part du technicien.

Batterie de voiture BCI (Battery Council International)

Le Battery Council International dicte la norme pour les constructeurs nord-américains. Ford, General Motors et Stellantis utilisent ce cadre sur l'ensemble de leurs gammes de véhicules. Les équipements commerciaux lourds et les machines agricoles dépendent également fortement de la norme BCI sur les batteries de voiture . Les véhicules nord-américains étaient historiquement dotés de grands compartiments moteur, permettant une grande variété de formes et de tailles de batteries.

Les caractéristiques physiques varient considérablement dans le cadre de la BCI. Les tailles de boîtier sont classées par des numéros spécifiques de « Taille de groupe » plutôt que par des codes alphanumériques. Ils présentent un mélange de configurations de terminaux à montant supérieur et à montant latéral. Les montants latéraux restent particulièrement courants dans les véhicules GM plus anciens. Cette conception empêche la corrosion des bornes supérieures et économise de l"espace vertical. Les unités BCI utilisent un mélange de mécanismes de maintien inférieur et supérieur en fonction entièrement de la taille spécifique du groupe et de la plate-forme du véhicule.

Le décodage de la nomenclature est simple mais nécessite la mémorisation des dimensions du groupe. Considérez une batterie BCI Groupe 31 . La désignation « Groupe 31 » dicte les dimensions maximales exactes. Il mesure environ 13 pouces de long, 6,8 pouces de large et 9,44 pouces de haut. Il dicte également les types de terminaux, utilisant souvent des goujons filetés au lieu de bornes lisses. Cette taille spécifique est largement utilisée dans le camionnage commercial, les applications maritimes et les équipements agricoles lourds où une capacité de réserve élevée est obligatoire. Les mécaniciens de flotte s'appuient sur cette norme pour les semi-remorques de classe 8, où trois ou quatre batteries du groupe 31 sont câblées en parallèle pour fournir l'ampère de démarrage massif nécessaire pour faire tourner un moteur diesel de 15 litres à des températures inférieures à zéro. Les bornes à goujons filetés de ces unités BCI commerciales permettent de boulonner solidement les cosses à anneau de gros calibre, minimisant ainsi la chute de tension aux bornes du groupe de batteries.

D"autres tailles courantes incluent les groupes 24, 27, 34 et 35. Vous verrez fréquemment une désignation « R » attachée à ces numéros, comme 35R. Cette lettre inverse simplement la disposition des polarités des bornes, en inversant les positions des bornes positives et négatives pour s"adapter aux différents chemins de routage des câbles. L"installation d"un groupe 35 standard dans un véhicule conçu pour un 35R signifie que les câbles de batterie d"usine n"atteindront physiquement pas les bornes.

Batterie de voiture JIS vs DIN vs BCI : comparaison technique directe

Les variations dimensionnelles et de montage déterminent le succès de l"installation dans l"atelier. Comparez les exigences du support supérieur du JIS avec les exigences du collier de base du DIN. Vous ne pouvez pas fixer en toute sécurité une batterie à pince de base dans un plateau de support supérieur. La batterie glissera lors d"un freinage brusque, cassant les câbles des bornes. Analyser les implications sur la sécurité de la hauteur du terminal. Les terminaux BCI et JIS dépassent vers le haut. Les bornes DIN restent encastrées. L"installation d"une borne saillante sous un capot européen bas risque de provoquer un court-circuit électrique grave et un incendie potentiel du véhicule.

Les tests de performance et les différences de notation compliquent les références croisées entre les régions. Les ampères de démarrage à froid sont testés différemment selon les normes.

• BCI teste les taux de décharge à 0 °F (-18 °C) pendant 30 secondes, exigeant que la tension reste supérieure à 7,2 V.

• La norme européenne EN teste à -18°C pendant 10 secondes jusqu"à 7,5 V, fait une pause de 10 secondes, puis se décharge davantage à 60 % du courant initial jusqu"à ce que la tension chute à 6,0 V.

• JIS utilise un système d"indexation des performances complètement différent qui prend en compte à la fois la capacité et la capacité de démarrage à froid dans un seul numéro de classement.

BCI utilise des notations CCA simples. Les normes DIN et EN accordent une grande importance à la capacité en ampères-heure pour prendre en charge l"électronique européenne complexe. La certification des laboratoires varie considérablement. Les taux et durées de charge requis diffèrent lors des tests pour chaque norme. Une batterie passant la certification JIS peut échouer à la certification DIN simplement en raison des courbes de décharge spécifiques requises par l"équipement de laboratoire.

Les tolérances environnementales et au stress divergent également en fonction des attentes régionales. Les exigences d"inclinaison pour les tests diffèrent. Les batteries DIN sont souvent soumises à des tests d"inclinaison plus stricts car elles sont fréquemment montées à l"intérieur de l"habitacle ou du coffre, où les fuites d"acide présentent un danger direct pour les occupants. Les limites acceptables pour des paramètres tels que la consommation d’eau et la rétention d’électrolytes dans des conditions de fonctionnement extrêmes varient selon les régions.

Cadre d"évaluation : choisir et trouver la bonne norme

Les critères de conformité OEM et de réussite de l"installation sont extrêmement importants pour l"entretien des véhicules modernes. Il est obligatoire de respecter la norme d"usine. Les véhicules modernes utilisent des systèmes de gestion de batterie (BMS) complexes. Ces systèmes programment l"alternateur pour qu"il se charge en fonction des lignes de base exactes de résistance et de capacité de la norme de batterie d"usine. L"installation d"une mauvaise norme perturbe le BMS, entraînant une sous-charge, une surcharge ou une panne prématurée de l"alternateur. L"ordinateur du véhicule attend une courbe de décharge spécifique. Si vous installez une batterie BCI dans un véhicule programmé pour une unité DIN, le profil de charge ne correspondra pas à la réponse chimique interne de la batterie.

Le sourcing nécessite de vérifier minutieusement votre chaîne d’approvisionnement. Le partenariat avec un fabricant de batteries de voiture fiable exige un examen minutieux. Recherchez des certifications ISO strictes. Vérifiez leur capacité à produire des moules JIS, DIN et BCI précis sans déformation dimensionnelle. Le contrôle qualité dans le moulage de grilles au plomb ou la fabrication de plaques AGM n’est pas négociable. Les considérations d’évolutivité sont importantes pour les gestionnaires de flotte. La normalisation des stocks de maintenance sur des flottes régionales mixtes nécessite un fournisseur capable de fournir les trois normes de manière fiable sans contamination croisée des moules de tubage.

Les équipes achats doivent établir des guides de concordance stricts pour leurs installations de maintenance. S"appuyer sur des dimensions génériques plutôt que sur des normes régionales exactes conduit à un gaspillage d"inventaire. Si un responsable des achats achète une palette de batteries BCI Groupe 48 en pensant qu"elles conviennent à une flotte de fourgons de transport européens, les mécaniciens découvriront rapidement que les brides de base ne s"alignent pas avec les plateaux d"usine. Cela oblige la flotte soit à modifier les plateaux, ce qui annule les garanties du véhicule, soit à restituer la palette entière.

Les risques de mise en œuvre présentent de réels dangers physiques sur le terrain. Le danger de la rénovation est grave. Tenter d"insérer une batterie JIS dans un plateau DIN est une erreur courante. La conséquence est une incapacité à fixer la bride de base. Cela entraîne de graves dommages dus aux vibrations, une perte prématurée des plaques ou un arc électrique aux bornes contre le capot. L"atténuation nécessite le strict respect de la taille des groupes OEM. Évitez complètement les adaptateurs de terminaux de rechange. Ils introduisent des chutes de tension, augmentent la résistance électrique et créent des points de défaillance.

Conclusion

Bien qu"une batterie JIS, DIN et BCI puisse partager la même ligne de base de 12 volts et une chimie interne similaire au plomb-acide ou AGM, elles restent des composants distincts. Leur architecture externe, l"emplacement des terminaux, leurs mécanismes de maintien et leurs normes de test les rendent strictement non interchangeables. Imposer une norme incompatible dans un véhicule compromet la sécurité, la stabilité électrique et la sécurité physique. Basez les décisions d’approvisionnement strictement sur la région d’origine du véhicule et sur la conception du bac de batterie OEM. Utilisez BCI pour les flottes nord-américaines. Faites confiance au DIN pour l’ingénierie européenne. Sélectionnez JIS pour les importations asiatiques. Suivre cette logique évite des diagnostics électriques coûteux et des dommages physiques ultérieurs.

• Auditez immédiatement vos besoins actuels en matière de flotte ou d’inventaire pour identifier les normes incompatibles.

• Faites des références croisées aux manuels OEM pour connaître la taille exacte des groupes avant de commander des remplacements.

• Inspectez les plateaux de batterie physiques pour confirmer s’ils utilisent des supports supérieurs ou des rebords de base.

• Engagez-vous avec un fabricant certifié capable de fournir une documentation conforme aux normes pour tous les moules régionaux.

FAQ

Q : Puis-je remplacer une batterie JIS par une batterie DIN ?

R : Non, ils sont rarement interchangeables. Les barrières physiques empêchent une installation sûre. Les batteries DIN nécessitent des rebords de maintien de base, tandis que les plateaux JIS utilisent des supports supérieurs. De plus, les différences de hauteur des bornes peuvent entraîner des problèmes de dégagement du capot ou de portée des câbles.

Q : Que signifie le « L » ou le « R » dans les codes de batterie JIS et BCI ?

R : Le « L » ou le « R » désigne la disposition de la polarité des bornes. Il indique si la borne positive se trouve du côté gauche ou droit lorsque l"on fait face à l"avant de la batterie. Une erreur signifie que les câbles de la batterie de votre véhicule n"atteindront pas les bonnes bornes.

Q : Une batterie BCI Groupe 31 est-elle identique à une batterie standard DIN ?

R : Non. Le groupe 31 est une taille commerciale nord-américaine spécifique, largement utilisée dans le camionnage et l"agriculture. DIN est une large norme européenne. Bien que le DIN ait des tailles robustes équivalentes, les dimensions physiques et les rebords de maintien diffèrent considérablement de ceux du groupe 31.

Q : En quoi les normes de batterie DIN et EN diffèrent-elles ?

R : EN, ou norme européenne, est la norme la plus large qui a largement absorbé et mis à jour les anciens protocoles DIN allemands. Le système EN/ETN utilise un code à 9 chiffres pour définir plus précisément la tension, la capacité et les performances par rapport à l"ancien système DIN à 5 chiffres.

Q : Pourquoi les batteries DIN ont-elles des bornes encastrées ?

R : Les bornes encastrées sont un élément de sécurité essentiel. Ils se trouvent au ras ou en dessous du bord supérieur du boîtier de la batterie. Cette conception évite les courts-circuits accidentels contre les capots métalliques des compartiments moteurs européens compacts avec des dégagements très faibles.

Q : Comment puis-je savoir de quelle norme de batterie ma voiture a besoin ?

R : Consultez d"abord le manuel du propriétaire OEM. Inspectez l"étiquette de la batterie existante pour des codes spécifiques comme un classement de performance JIS ou la taille du groupe BCI. Enfin, examinez la conception physique du plateau de batterie et de la pince de maintien pour confirmer le style de boîtier requis.
