Guide de correspondance des tailles de batterie AGM L2 L3 L4 L5

Les architectures électriques des véhicules modernes, en particulier celles utilisant le freinage par récupération et les accessoires très demandés, s'appuient sur des spécifications précises de la batterie. La sélection de la bonne taille de batterie AGM est une exigence technique stricte, et non une simple recommandation. Lorsque vous installez une unité avec des dimensions physiques incorrectes, vous garantissez un montage non sécurisé. Cet oubli entraîne directement des dommages dus aux vibrations élevées qui détruisent les plaques de plomb internes. De plus, une capacité inadaptée (Ah) perturbe le système de gestion de batterie (BMS) du véhicule. Un BMS confus déclenche une panne prématurée de la batterie, exerce une forte pression sur l'alternateur et provoque des dysfonctionnements du système start-stop. Ce guide détaille les normes de dimensionnement DIN/EN de la série L (L2 à L5). Nous fournissons un cadre pratique pour faire correspondre les dimensions physiques, la capacité électrique et les spécifications du fabricant. Vous pouvez utiliser ces données pour un remplacement fiable ou un achat de flotte à grande échelle sans remettre en question la compatibilité.

Points clés à retenir

• Encombrements standardisés : la série L (DIN/EN) standardise la largeur (175 mm) et la hauteur (190 mm), avec une capacité évolutive directement en fonction de la longueur du boîtier de la batterie (de 242 mm en L2 à 353 mm en L5).

• La règle stricte de remplacement : Une batterie AGM doit toujours être remplacée par une autre batterie AGM ; le passage à une batterie au plomb-acide (SLA) standard entraînera une défaillance rapide dans les applications start-stop.

• Dépendance du BMS : la mise à niveau ou la réduction de la taille d"une batterie AGM start-stop nécessite un recalibrage du BMS ; le fait de ne pas enregistrer la nouvelle capacité entraînera des profils de charge incorrects et une durée de vie réduite.

• Références croisées directes : les tailles de la série L sont directement corrélées aux désignations de la série H (par exemple, L2 = H5, L3 = H6), simplifiant les références croisées entre les normes BCI européennes et nord-américaines.

• Critères d"approvisionnement : L"évaluation d"un fabricant de batteries AGM nécessite d"aller au-delà des valeurs nominales Ah de base pour évaluer les données de test de compression des plaques, de pureté du plomb et de durée de vie.

Décryptage des normes de taille de batterie AGM : DIN/EN vs BCI

Les chaînes d"approvisionnement mondiales créent souvent de la confusion lors de l"approvisionnement et du remplacement. Différentes régions utilisent différentes normes pour classer les batteries automobiles. L’Amérique du Nord s’appuie fortement sur le système BCI (Battery Council International). L"Europe utilise la norme DIN/EN. Comprendre comment ces systèmes interagissent évite des erreurs d"achat coûteuses et garantit une installation transparente dans l"atelier.

Le système série L

La norme européenne DIN/EN classe les batteries automobiles selon une désignation L1 à L6. Ce système standardise la taille physique du boîtier et établit une capacité électrique de base. Les constructeurs automobiles privilégient ce système car il simplifie la fabrication des véhicules. Les ingénieurs peuvent concevoir une seule largeur de plateau de batterie pour toute une gamme de véhicules. Sur toute la série L, la largeur reste constante à 175 mm. La hauteur reste constante à 190 mm. La longueur du boîtier dicte le volume interne. Plus de volume permet d"utiliser plus de plaques de plomb, ce qui augmente directement la capacité en ampères-heure (Ah). Une berline de modèle de base peut utiliser une batterie L2 courte, tandis que la variante diesel de la même voiture utilise une batterie L5 plus longue dans le même plateau.

Détails de la normalisation BCI

Le système de taille de groupe du Battery Council International (BCI) va au-delà des simples dimensions physiques. Il normalise les emplacements des terminaux, les configurations de polarité et les caractéristiques de performances de base. Une taille de groupe BCI spécifique garantit que la batterie s"adaptera physiquement au plateau, que les câbles atteindront les bonnes bornes sans s"étirer et que les pinces de maintien fixeront correctement le boîtier. Les mécaniciens s"appuient sur la taille des groupes BCI pour s"assurer qu"ils n"installent pas de batterie à polarité inversée, ce qui ferait sauter instantanément les fusibles principaux du véhicule.

Matrice de références croisées

La mise en correspondance des désignations de la série L avec la taille des groupes de la série H et BCI simplifie les achats transfrontaliers. Les nœuds structurels s"alignent parfaitement selon ces conventions de dénomination. Utilisez la matrice suivante pour faire des références croisées aux tailles automobiles standard lors de la commande d"unités de remplacement.

Distinctions entre automobile et marine

Vous devez faire la distinction entre les tailles de groupe automobile série L/BCI et les tailles de groupe marine/VR à cycle profond. Les tailles marines incluent les groupes 24, 27, 31, 4D et 8D. Ces batteries comportent différents types de bornes, telles que des goujons filetés conçus pour les écrous à oreilles. Ils utilisent également des plaques de plomb solides plus épaisses optimisées pour des décharges profondes prolongées plutôt que des rafales de démarrage courtes et à ampérage élevé. Le mélange des applications automobiles et marines entraîne une dégradation rapide des batteries. L"installation d"une batterie marine du groupe 31 dans une camionnette commerciale entraînera de mauvaises performances de démarrage par temps froid car la résistance interne est trop élevée pour un engagement rapide du démarreur.

Dimension d"évaluation et retenues

La conformité aux normes physiques est extrêmement importante pour les plateaux de batterie OEM. Les constructeurs automobiles instaurent des tolérances strictes sous le capot. Une batterie doit correspondre aux dimensions exactes pour engager solidement les pinces de maintien de la base. La norme européenne de retenue la plus courante est la B13. La spécification B13 nécessite un rebord de 10,5 mm de haut le long du côté long inférieur du boîtier de la batterie. Le taquet métallique du véhicule se fixe sur ce rebord. Si vous achetez une batterie sans le rebord B13 correct, la batterie rebondira librement dans le plateau, entraînant des boîtiers fissurés et des fuites d"acide.

Spécifications détaillées de la batterie AGM série L

Chaque niveau supérieur dans la hiérarchie de la série L offre une capacité électrique et une puissance de démarrage à froid accrues. La sélection de la bonne unité nécessite d"adapter l"empreinte physique aux besoins énergétiques spécifiques du véhicule. Vous ne pouvez pas deviner la taille ; vous devez mesurer le plateau ou consulter les spécifications de l"usine.

Batterie AGM60 L2 (H5 / Groupe 47)

La batterie AGM60 L2 représente le point d'entrée pour les applications start-stop modernes. Il constitue une solution d'alimentation compacte pour les véhicules dotés de compartiments moteur étroits, tels que les berlines compactes et les petits SUV multisegments.

• Dimensions physiques : le boîtier L2 standard mesure environ 242 mm de longueur, 175 mm de largeur et 190 mm de hauteur.

• Base électrique : Il offre une capacité nominale de 60 Ah. La plage typique d’ampères de démarrage à froid (CCA) se situe entre 600 et 680.

• Application cible : cette taille convient parfaitement aux véhicules compacts et aux systèmes start-stop d'entrée de gamme. De nombreux gros SUV de luxe utilisent également le L2 comme batterie auxiliaire secondaire. Dans ces systèmes à double batterie, le L2 alimente des modules électroniques spécifiques tels que la direction assistée électronique ou les systèmes de freinage électrique, tandis que la batterie principale gère le démarrage du moteur.

• Remarque d'installation : en raison de sa longueur plus courte, l'installation d'un L2 dans un plateau plus grand nécessite un bloc d'espacement pour empêcher tout mouvement horizontal.

Batterie AGM70 L3 (H6 / Groupe 48)

La batterie AGM70 L3 constitue la norme la plus courante pour les véhicules de tourisme modernes. Il équilibre la taille physique avec de solides réserves électriques, ce qui en fait le choix par défaut pour des millions de véhicules dans le monde.

• Dimensions physiques : le boîtier L3 étend la longueur jusqu'à environ 278 mm, conservant la largeur standard de 175 mm et la hauteur de 190 mm.

• Base électrique : Il offre une capacité nominale de 70 Ah. Les cotes CCA varient généralement de 720 à 760.

• Application cible : Les berlines de taille moyenne, les camionnettes standard d'une demi-tonne et les SUV de taille moyenne dépendent fortement de cette taille. Il agit comme source d'alimentation principale pour les applications start-stop courantes où le moteur s'arrête aux feux de circulation.

• Remarque d'installation : Le L3 est suffisamment lourd pour que les techniciens doivent utiliser une sangle de transport de batterie. Faire tomber un L3 dans un plateau de capot encastré sans sangle entraîne souvent des doigts pincés ou des capots en plastique environnants endommagés.

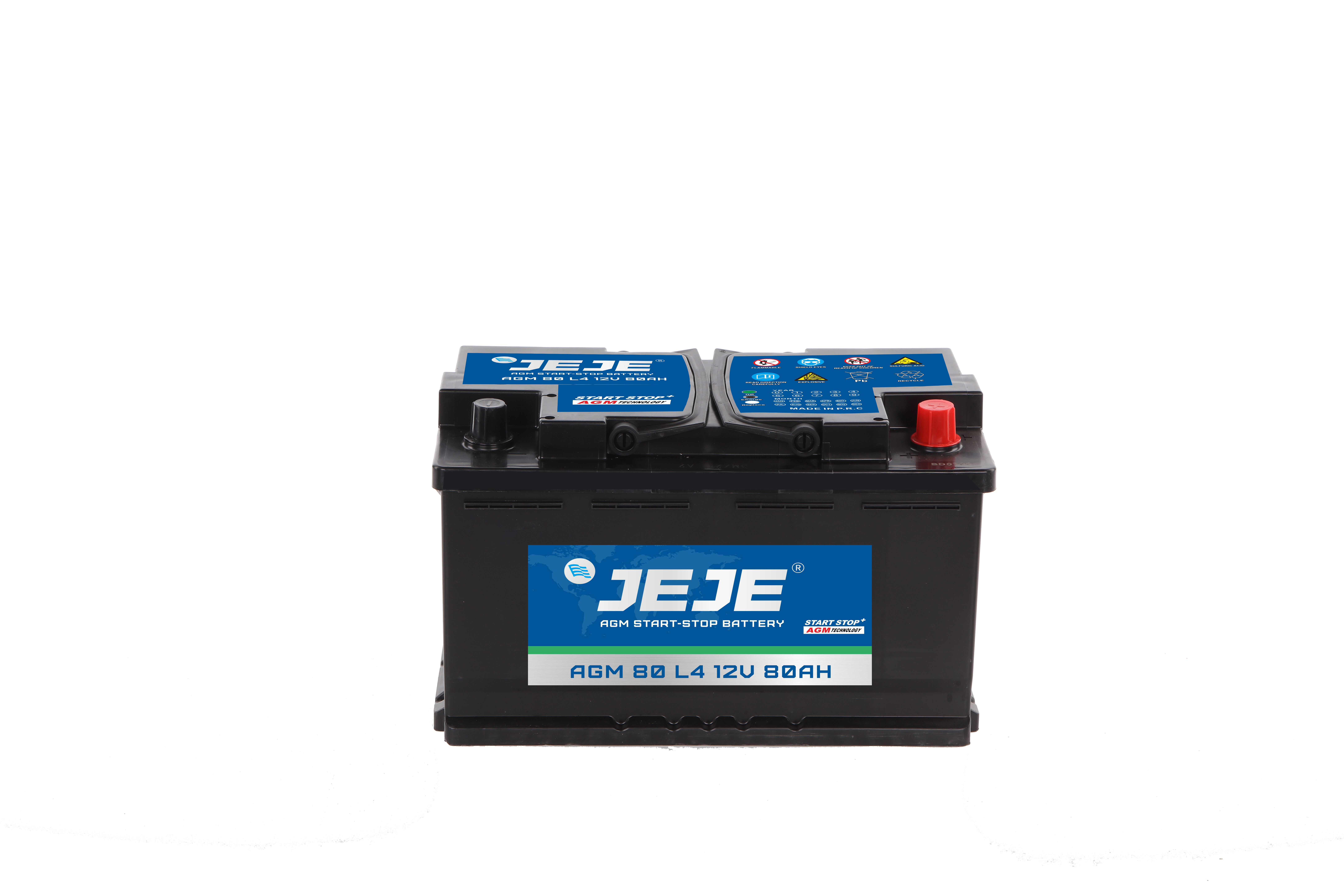

Batterie AGM80 L4 (H7 / Groupe 94R)

La batterie AGM80 L4 augmente la puissance délivrée pour les véhicules équipés de suites électroniques étendues, de sièges chauffants et de moteurs de plus grande cylindrée.

• Dimensions physiques : Le boîtier L4 mesure environ 315 mm de longueur, 175 mm de largeur et 190 mm de hauteur.

• Base électrique : Il offre une capacité substantielle de 80 Ah. La sortie CCA varie de 800 à 850.

• Application cible : Les véhicules de luxe, les fourgonnettes commerciales légères et les véhicules dotés de lourdes charges d'accessoires électroniques nécessitent le L4. Il gère sans effort l’attrait parasite des systèmes d’infodivertissement avancés, des compresseurs de suspension pneumatique et des modules radar d’aide à la conduite.

• Remarque d'installation :  Le « R » dans le groupe 94R signifie « Reverse ». Cela signifie que la borne positive se trouve sur le côté droit face à la batterie. Vérifiez toujours le cheminement des câbles avant de déposer un L4 dans le plateau, car forcer les câbles à traverser la batterie crée un risque d'incendie grave.

Batterie AGM92 L5 (H8 / Groupe 49)

La batterie AGM92 L5 se situe en haut du tableau des tailles standard des véhicules de tourisme. Il offre une capacité de réserve maximale et une puissance de démarrage inflexible pour les environnements automobiles les plus exigeants.

• Dimensions physiques : le boîtier L5 nécessite un espace de plateau important, mesurant environ 353 mm de longueur, 175 mm de largeur et 190 mm de hauteur.

• Base électrique : Il offre une capacité massive allant de 92 Ah à 95 Ah. Les cotes CCA atteignent généralement 850 à 900.

• Application cible : Les véhicules européens hautes performances, les gros moteurs diesel et les applications de flottes lourdes exigent le L5. Les moteurs diesel nécessitent un ampérage massif pour alimenter les bougies de préchauffage et les chauffages du réseau avant même que le démarreur ne s’enclenche. Le L5 fournit cette puissance sans faire chuter la tension en dessous des seuils critiques.

• Remarque d'installation : pesant plus de 60 livres, le L5 nécessite une manipulation soigneuse. De nombreux véhicules européens montent le L5 sous le siège passager ou dans le coffre arrière. Assurez-vous que le tube de ventilation est correctement connecté lors de l'installation pour acheminer les dégagements gazeux naturels à l'extérieur de la cabine des passagers.

Évaluation technique : adapter une batterie Start Stop AGM à votre charge

La sélection d’une batterie de remplacement nécessite une évaluation technique rigoureuse. S"appuyer uniquement sur des mesures de tension de base conduit à des pannes catastrophiques du système. Vous devez évaluer la charge électrique spécifique du véhicule et faire correspondre la chimie interne et la capacité de la batterie en conséquence. Une batterie n’est pas seulement une boîte d’électricité ; il s"agit d"un dispositif de stockage de produits chimiques qui doit s"aligner sur la sortie de l"alternateur du véhicule.

La règle « La tension n"est pas suffisante »

Correspondre à une tension nominale de 12 V s’avère totalement insuffisant pour les véhicules modernes. Une petite batterie de moto et une énorme batterie de camion diesel produisent toutes deux 12 volts. Les acheteurs doivent faire correspondre à la fois la capacité (Ah) et les dimensions physiques pour garantir la compatibilité du système. L"alternateur du véhicule s"attend à ce qu"une valeur Ah spécifique régisse son algorithme de charge. Si vous installez une batterie de 60 Ah dans un véhicule programmé pour une batterie de 95 Ah, l"alternateur poussera trop de courant, faisant bouillir l"électrolyte et détruisant la batterie en quelques semaines.

Fonctionnalités et résultats : SLA vs AGM

La technologie du tapis de verre absorbant gère exceptionnellement bien les cycles en profondeur. Dans une batterie start-stop AGM , des tapis en fibre de verre compriment étroitement les plaques de plomb. Cette compression physique empêche le matériau de plomb actif de se détacher de la grille lors de cycles de décharge répétés. Les batteries au plomb inondées (SLA) standard n'ont pas cette compression. Lorsqu'une batterie SLA se décharge, les plaques de plomb se dilatent et se contractent. Sans le tapis de verre qui maintient le tout ensemble, le plomb s'écaille et tombe au fond du boîtier, finissant par court-circuiter la cellule. L'installation d'une batterie SLA dans un véhicule start-stop entraîne une dégradation interne rapide.

Capacité (Ah) et capacité de réserve (RC)

L"ampère-heure (Ah) mesure l"énergie totale stockée par une batterie. La capacité de réserve (RC) mesure le nombre de minutes pendant lesquelles la batterie peut supporter une charge de 25 ampères avant de descendre en dessous de 10,5 volts. Vous devez assurer une réserve de puissance adéquate pour les tirages parasites. Les véhicules modernes consomment continuellement de l"énergie pour les systèmes de sécurité, les modules d"entrée sans clé et les paramètres de mémoire pendant les phases d"arrêt du moteur. Par exemple, un véhicule avec une consommation parasite constante de 50 milliampères (0,05 A) consommera 1,2 Ah par jour rien qu"en restant dans une allée. Sur un séjour de deux semaines à l’aéroport, cela équivaut à 16,8 Ah. Des valeurs Ah plus élevées offrent une plus grande protection contre ces vidanges constantes, garantissant que le véhicule démarre toujours à votre retour.

Réalités concernant les ampères de démarrage à froid (ACC)

L"ampère de démarrage à froid détermine la capacité de la batterie à démarrer un moteur à des températures glaciales. Le respect des exigences OEM CCA reste essentiel pour la fiabilité par temps froid. Cependant, une spécification excessive du CCA au détriment de l’Ah représente une stratégie erronée pour les véhicules start-stop. Pour obtenir des indices CCA artificiellement élevés, certains fabricants utilisent des plaques de plomb plus fines et plus nombreuses pour augmenter la surface. Ces plaques minces se dégradent beaucoup plus rapidement dans des conditions de cycle profond. Les systèmes start-stop nécessitent des plaques plus épaisses et robustes pour survivre à un cycle constant, ce qui fait de Ah une mesure plus critique qu"un CCA excessif.

Dimensionnement des mises à niveau et des déclassements : risques de mise en œuvre

La modification de la taille de la batterie en usine introduit des risques techniques importants. Bien que la capacité de mise à niveau semble bénéfique pour l’électronique du marché secondaire, elle nécessite des mesures physiques minutieuses et un réétalonnage logiciel. La dégradation de la capacité entraîne presque toujours une panne du système et des pilotes bloqués.

Consultation des références OEM

Utilisez toujours les outils de recherche de véhicules et consultez d’abord le manuel du propriétaire. Établissez la taille de groupe recommandée par l"usine avant de tenter toute modification. La référence OEM dicte les valeurs Ah et CCA minimales acceptables. Il définit également l"empreinte physique exacte pour laquelle les ingénieurs du véhicule ont conçu le support de batterie. Ne devinez jamais la taille en vous basant uniquement sur une inspection visuelle.

Contraintes physiques et modifications des plateaux

L’installation d’une batterie plus grande nécessite de l’espace physique. Passer d"un L3 à un L4 augmente la longueur du boîtier de 37 mm. Vous devez mesurer la longueur du plateau avec précision. Vérifiez les blocs d"espacement amovibles. De nombreux véhicules européens sont équipés de plateaux réglables avec des blocs en plastique pouvant s"adapter à plusieurs tailles de la série L. Le retrait d"un bloc permet à une batterie plus grande de s"adapter en toute sécurité. Ne forcez jamais une batterie dans un bac trop petit. La pression qui en résulte va fissurer le boîtier en plastique, laissant échapper de l"acide sulfurique hautement corrosif sur les longerons du châssis et les faisceaux de câbles du véhicule.

Enregistrement BMS et contrainte d"alternateur

La modification de la capacité de la batterie nécessite la reprogrammation de l"ordinateur du véhicule à l"aide d"un scanner de diagnostic OBD2 avancé. Le système de gestion de la batterie (BMS) surveille l"âge de la batterie, la résistance interne et la température. Il ajuste la tension de charge de l"alternateur en conséquence. Une batterie plus ancienne et dégradée nécessite une tension plus élevée pour pousser une charge dans les plaques. Si vous installez une nouvelle batterie sans l"enregistrer, le BMS continuera à appliquer une haute tension, surchargeant la nouvelle unité et faisant bouillir l"électrolyte interne. De plus, si vous augmentez la capacité Ah (par exemple en passant de 70 Ah à 80 Ah), le BMS doit connaître la nouvelle cible. Ne pas enregistrer une batterie plus grande entraîne une sous-charge chronique, conduisant à une sulfatation rapide et à une panne prématurée.

Compromis conceptuels

La mise à niveau vers une batterie L5 offre une capacité de réserve massive pour les treuils de rechange, les systèmes audio à haut rendement ou l"éclairage auxiliaire. Cependant, cette mise à niveau introduit une pénalité de poids importante. Une batterie L5 pèse nettement plus qu’une L3. Vous devez évaluer si le gain de capacité électrique justifie le poids frontal supplémentaire et la nécessité d"un recalibrage du BMS. Pour la plupart des véhicules de tourisme standard, s"en tenir à la taille OEM offre le meilleur équilibre entre performances et longévité.

Évaluation d"un fabricant de batteries AGM pour l"approvisionnement commercial

L’achat de batteries pour les flottes commerciales nécessite une évaluation rigoureuse des fournisseurs. Vous devez regarder au-delà des allégations marketing de base et analyser les processus de fabrication sous-jacents. Le contrôle qualité au niveau de l"usine dicte la fiabilité sur le terrain. Une batterie bon marché coûte plus cher à long terme si l’on prend en compte les dépanneuses et les temps d’arrêt des véhicules.

Évolutivité et cohérence

Les gestionnaires de flotte doivent évaluer les fournisseurs en fonction de leur cohérence opérationnelle. Recherchez les certifications ISO/TS 16949. Cette norme de gestion de la qualité automobile garantit une prévention rigoureuse des défauts. Les lignes d"assemblage automatisées garantissent une compression uniforme des plaques et un remplissage précis de l"électrolyte. L"assemblage manuel introduit des variables inacceptables. Si un ouvrier d"usine insère manuellement les tapis de verre, le taux de compression variera d"une cellule à l"autre. Cette incohérence entraîne une usure inégale et une défaillance prématurée d’un lot de batteries.

Qualité de construction interne

Évaluez un potentiel de batteries AGM fabricant en analysant ses matières premières. Le plomb vierge surpasse considérablement le plomb recyclé, offrant une résistance interne plus faible et une acceptation de charge plus rapide. Étudiez la technologie de coulée de grille. Les grilles estampées offrent une résistance supérieure à la corrosion par rapport aux anciennes conceptions de grilles en métal déployé. Les grilles estampées comportent un cadre continu et ininterrompu qui canalise efficacement le courant vers le terminal. Enfin, vérifiez les taux de compression du mat de verre. Une compression élevée empêche la perte de matière active, ce qui détermine la durée de vie réelle en cas d'utilisation intensive de démarrage et d'arrêt.

Garantie et conformité

Analysez attentivement les conditions de garantie. Les applications commerciales comportent souvent des périodes de garantie différentes de celles des applications grand public en raison du nombre de cycles plus élevé. Vérifiez les taux de défauts historiques du fabricant. Assurer le strict respect des spécifications OEM. Pour les applications automobiles européennes, la batterie doit répondre aux normes VDA (Verband der Automobilindustrie). La conformité garantit que la batterie fonctionnera de manière identique à l"unité d"origine d"usine, garantissant ainsi la stabilité de l"architecture électrique du véhicule.

Conclusion

La sélection de la taille correcte de la batterie AGM reste un processus rigide et techniquement exigeant. Les limites physiques des plateaux, les calculs de charge précis et les exigences électriques strictes des OEM dictent le choix final. Ignorer ces paramètres entraîne une défaillance rapide des composants et compromet le fonctionnement du véhicule. Faites d"abord correspondre la taille DIN/EN L pour garantir l"ajustement physique, puis vérifiez que les valeurs Ah et CCA correspondent parfaitement aux spécifications d"origine du véhicule.

Exécutez les étapes suivantes pour garantir un remplacement réussi de la batterie :

1. Mesurez la longueur du boîtier de batterie existant d"un bord à l"autre pour confirmer la taille actuelle de la série L.

2. Localisez le numéro de pièce OEM, la valeur nominale Ah et la taille du groupe BCI/DIN imprimés directement sur l"étiquette actuelle de la batterie.

3. Vérifiez l"orientation des bornes requise du véhicule et le style de pince de maintien de la base avant d"acheter un remplacement.

4. Utilisez un scanner de diagnostic OBD2 pour enregistrer la nouvelle batterie auprès du système de gestion de batterie du véhicule immédiatement après l"installation.

FAQ

Q : Puis-je remplacer une batterie L3 AGM par une batterie L4 AGM ?

R : Oui, à condition que le support de batterie de votre véhicule dispose de suffisamment d"espace physique. Vous devez mesurer la longueur du plateau pour accueillir le boîtier L4 de 315 mm. De plus, la mise à niveau de la capacité nécessite une reprogrammation stricte du BMS. L"ordinateur du véhicule doit enregistrer la valeur Ah la plus élevée pour ajuster correctement le profil de charge.

Q : Quelle est la différence entre une batterie H6 et une batterie AGM70 L3 ?

R : Il n’y a aucune différence physique ou électrique. H6 et L3 sont simplement des conventions de dénomination régionales différentes pour exactement la même taille de batterie. Les deux désignations font référence à un boîtier mesurant environ 278 mm de long avec une capacité d"environ 70 Ah.

Q : Dois-je utiliser une batterie AGM pour un véhicule start-stop ?

R : Oui, c’est une stricte nécessité technique. Les systèmes start-stop exigent des capacités de cycle élevé pour alimenter l’électronique lorsque le moteur est éteint. Le remplacement d"une unité AGM par une batterie au plomb inondée standard entraînera une dégradation interne rapide et une panne prématurée.

Q : Comment puis-je savoir de quelle taille de batterie AGM mon véhicule a besoin ?

R : Commencez par consulter votre manuel du propriétaire ou utilisez un outil de recherche OEM. Vous pouvez également mesurer physiquement la longueur de la batterie et lire le code DIN/BCI imprimé directement sur l"étiquette de la batterie existante pour garantir une correspondance exacte.

Q : Tous les fabricants de batteries AGM sont-ils identiques ?

R : Non. Les fabricants diffèrent considérablement en termes de qualité de construction interne. Les variations dans la conception de la grille, la pureté du plomb et la compression des plaques de mat de verre affectent directement la longévité, la durée de vie et les performances globales de la batterie dans les environnements automobiles exigeants.
